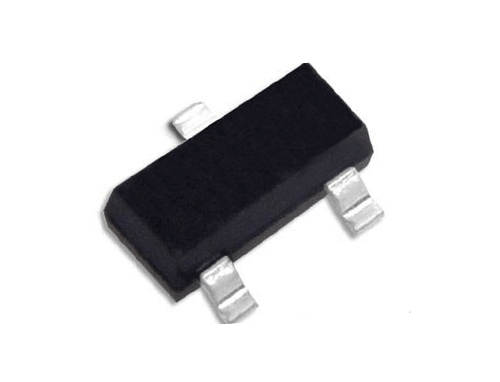

有人自己做了一個電路，其中用到了一個S9014中低頻小功率三極管，它的基極和集電極電壓為1.2V-2.4V，現在再接入一個100Ω電阻做限流，最終目的是將電流控制在20ma左右。

　　但現在的問題是，完工后發現電流偏大了好多，導致電路不能使用。問解決辦法?

　　解決問題之前卻要確認如下幾點

　　1、首先要弄清楚S9014三極管在電路中起到的作用，它可以作為電子開關使用，還可以作為信號放大使用。

　　2、基極和集電極電壓是否在基極與集電極上測到的。

　　3、該電路的工作電壓是多少伏。

　　現在基本已經確認問題。很明顯這樣電路是有問題的，存在著很多不確定性，無法作到精確。因為“三極管”它主要是一個電流放大器件，也就是說當“基極”電流發生很小的改變，“集電極”電流就會發生較大的變化。

　　解決方法

　　建議恢復電路的原樣，在電路上脫開三極管“集電極”與電路板的焊接，用萬用表測試集電極電流(工作電流)，如果過大，就將“基極”上的上偏置電阻加大(基極上經一電阻至電源正極，就是這一顆電阻)，調整至你的理想電流值即可。如果你要通過計算也可以，只是更麻煩。

　　在開機工作十多分鐘后，用手摸該三極管，如果不發熱或微發熱，只管放心使用。過分加大電阻值這只會造成三極管進入截止區，無法工作。
