作者： 深圳市昂洋科技有限公司發表時間：2024-11-19 14:08:36瀏覽量：928【小中大】

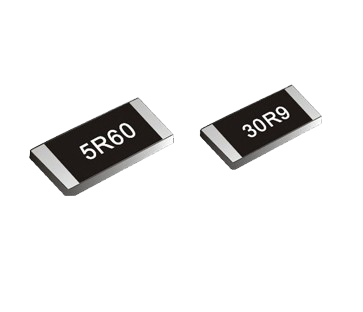

厚聲貼片電阻的常見尺寸代碼通常用于標識其封裝尺寸，以便在設計和制造過程中能夠準確選擇和使用。以下是一些常見的厚聲貼片電阻尺寸代碼及其對應的尺寸：
| 尺寸代碼 | 長度 | 寬度 | 高度 | 英制代碼（英寸） |
| 201 | 0.60±0.05 | 0.30±0.05 | 0.23±0.05 | 0.02×0.01 |
| 402 | 1.00±0.10 | 0.50±0.10 | 0.30±0.10 | 0.04×0.02 |
| 603 | 1.60±0.15 | 0.80±0.15 | 0.40±0.10 | 0.06×0.03 |
| 805 | 2.00±0.20 | 1.25±0.15 | 0.50±0.10 | 0.08×0.05 |
| 1206 | 3.20±0.20 | 1.60±0.10 | 0.55±0.10 | 0.12×0.06 |
| 1210 | 3.20±0.20 | 2.50±0.20 | 0.55±0.10 | 0.12×0.10 |
| 2010 | 5.00（或近似值） | 2.50（或近似值） | - | - |
| 2512 | 6.40±0.20 | 3.20±0.20 | - | - |
其中，0201、0402、0603、0805、1206和1210等尺寸代碼是業界常用的標準封裝尺寸，其長度和寬度通常以毫米為單位，并且有一定的公差范圍。而高度可能因不同制造商和具體產品而有所差異，上表中僅給出了部分常見高度值作為參考。
此外，對于其他未列出的尺寸代碼，如1812等，其封裝尺寸也遵循類似的命名規則，即長度和寬度的組合，通常以毫米或英寸為單位。
這些尺寸代碼的選擇通常取決于電阻器的功率、電流和電壓等要求，以及電路板上的空間限制。因此，在設計和選擇貼片電阻時，需要根據具體的應用場景和需求來選擇合適的封裝尺寸。
