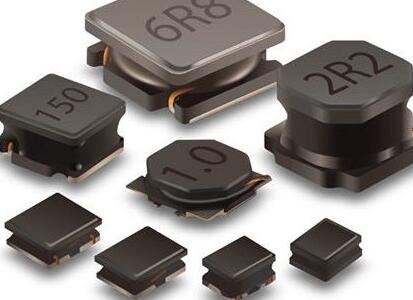

貼片電感，作為一種關鍵的電磁感應器件，廣泛應用于各類電子產品中。它通過電磁感應原理，將電能轉化為磁能，再由磁能產生電場，從而實現電壓和電流的變化。然而，貼片電感在工作過程中會產生損耗，這些損耗主要來源于磁芯損耗和線圈損耗兩個方面。

磁芯損耗

磁芯損耗是貼片電感損耗的主要來源之一。它主要是因為磁芯材料內交替磁場而產生的。這種損耗是操作頻率與總磁通擺幅(ΔB)的函數，會大大降低有效傳導損耗。當交流電通過貼片電感的線圈時，線圈會產生磁場，而磁芯中的磁通量將隨之變化。這種磁通量的變化會導致磁芯內部產生渦流，進而產生熱量，從而引發損耗。

磁芯損耗的大小與磁芯材料的特性密切相關。不同的磁芯材料具有不同的磁導率、飽和磁感應強度等參數，這些參數將直接影響磁芯損耗的大小。因此，在選擇磁芯材料時，需要綜合考慮其損耗特性、成本以及制造工藝等因素。

線圈損耗

線圈損耗是貼片電感損耗的另一個重要來源。它主要是因為磁性能量變化所造成的能源耗損。當功率電感電流下降時，磁場的強度也會降低，從而導致線圈中產生感應電動勢，進而引發損耗。

線圈損耗主要表現在銅線損耗上。當電流通過銅線時，由于銅線的電阻作用，會產生熱量，從而引發損耗。為了降低銅線損耗，可以采取一些措施，如選擇電阻率較低的銅線材料、增加銅線的截面積等。

此外，線圈的結構和繞制工藝也會對線圈損耗產生影響。合理的線圈結構和繞制工藝可以降低線圈內部的渦流和電阻，從而降低損耗。

電路模式與損耗的關系

磁芯損耗和線圈損耗的大小需要根據不同的電路模式來進行判斷。在不同的電路模式下，貼片電感的工作狀態、電流波形以及磁場變化等都會有所不同，從而導致?lián)p耗的大小也不同。

例如，在高頻電路中，由于操作頻率較高，磁芯損耗和線圈損耗都會相應增加。此時，需要采取一些措施來降低損耗，如選擇高頻特性較好的磁芯材料、優化線圈結構和繞制工藝等。

實際應用中的注意事項

在貼片電感的實際應用中，還需要注意一些事項以避免損耗過大或電感損壞。例如，需要避免電感長時間被重物擠壓，以免導致內部元件變形;需要避免電感工作環境溫度過高或過低，以免超過電感的額定耐受值;需要注意電路中的功率匹配問題，以避免電感自吹發熱損壞等。

綜上所述，貼片電感的損耗主要來源于磁芯損耗和線圈損耗兩個方面。在實際應用中，需要根據不同的電路模式和工作環境來選擇合適的磁芯材料和線圈結構，并采取相應的措施來降低損耗。同時，還需要注意一些使用注意事項，以確保貼片電感能夠正常工作并發揮其應有的性能。
