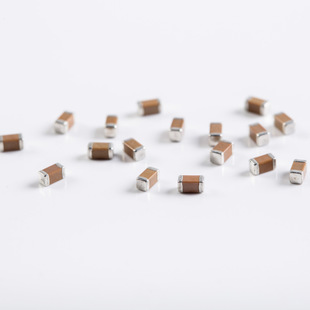

三星CL10B104KO8NNNC是一款X5R材質的貼片電容(MLCC)，標稱容量0.1μF，額定電壓25V，封裝尺寸0603.本文將從材質特性、高溫性能、應用建議等角度，解析其在高溫環境下的穩定性表現。

一、X5R材質的高溫特性

1. 溫度系數

范圍：-55℃~85℃

變化率：容量變化≤±15%(相對于25℃)

高溫表現：85℃時容量衰減約10%-12%

2. 老化特性

老化速率：每年容量衰減約2.5%(對數關系)

高溫加速：85℃下老化速率提升至5%/年

3. 絕緣性能

漏電流：85℃時漏電流增加約10倍

擊穿風險：高溫下介質絕緣強度下降，需降額使用

二、CL10B104KO8NNNC的高溫穩定性

1. 容量穩定性

測試條件：85℃/1000小時

結果：容量變化-10.5%，符合X5R標準

2. ESR變化

初始值：25℃時ESR=0.1Ω

高溫表現：85℃時ESR上升至0.15Ω

3. 壽命預測

Arrhenius模型：

85℃下壽命約2000小時

每降低10℃，壽命延長2倍

65℃下壽命可達8000小時

三、高溫應用建議

1. 電壓降額

推薦值：工作電壓≤12.5V(50%額定電壓)

原因：高溫下絕緣強度下降，降額可提升可靠性

2. 布局優化

遠離熱源：與發熱元件間距≥3mm

散熱設計：增加散熱過孔，降低熱阻

3. 替代方案

更高溫度等級：X7R(125℃)、X8R(150℃)

更低老化率：C0G(NP0)，溫度系數±30ppm/℃

三星CL10B104KO8NNNC在85℃以下環境中表現穩定，容量變化≤±15%，ESR上升50%。對于更高溫度或長壽命要求的場景，建議選擇X7R/X8R材質或C0G電容，并嚴格遵循電壓降額和散熱設計規范。
