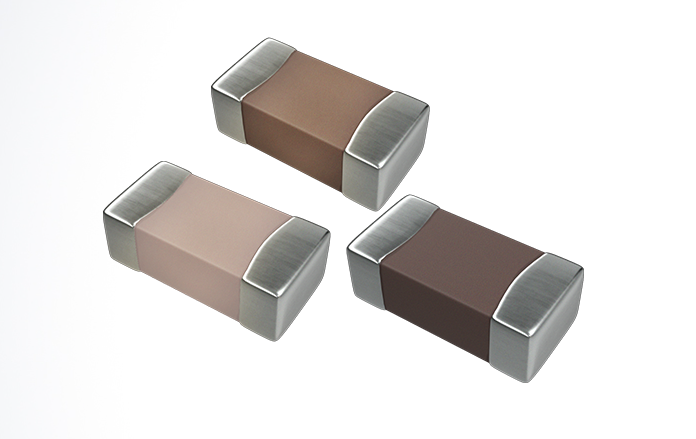

太誘(TDK)MLCC電容的機械應力問題需從設計優化、工藝改進、材料升級及外部防護等多維度協同解決，以下為具體解決方案及分析：

一、設計優化

安裝位置優化

規避應力集中區：將MLCC遠離電路板邊緣、螺絲孔、連接器等易受外力沖擊或形變較大的區域，避免因電路板彎曲或振動導致電容承受過大應力。

合理布局：在PCB設計階段，模擬分析電路板在不同工況下的應力分布，將MLCC布置在應力較小的區域，減少因電路板形變對電容的影響。

方向與間距調整

貼裝方向：使MLCC的長度方向與電路板可能發生彎曲的軸向平行，以降低彎曲應力對電容的影響。

增大間距：確保MLCC與其他元件之間有足夠的間隙，避免因元件間的相互擠壓或碰撞產生機械應力。

二、工藝改進

焊接工藝優化

控制焊料量：焊料量應不超過電容器本體高度的1/3至1/2.避免因焊料過多導致收縮應力不一致，使電容受到扭曲應力而產生裂紋。

焊接溫度與時間：嚴格控制焊接溫度和時間，避免因溫度過高或焊接時間過長導致電容內部產生熱應力，進而引發機械損傷。

吸嘴壓力與位置調整

調整吸嘴吸力：在SMT貼裝過程中，調整吸嘴的吸力，避免吸嘴直接接觸電容表面，防止因吸嘴壓力過大在電容中心位置或附近形成裂紋。

優化吸嘴位置：確保吸嘴在吸取電容時位置準確，避免因位置偏差導致電容受力不均。

三、材料升級

采用柔性端子電容

軟端子MLCC：如微容科技推出的軟端子系列MLCC，通過柔性端電極設計，引入具有導電性能的柔軟材料作為連接端子，在電路板彎曲和變形時，柔性端子可吸收部分應力，保護電容本體不受損傷，有效解決傳統貼片電容常見的機械應力斷裂問題。

優化電容結構與封裝

改進封裝材料：使用柔性材料作為電容的封裝，可在一定程度上吸收振動，降低對電容的直接沖擊。

增強內部結構：優化電容內部電極和介質層的結構，提高電容的抗機械應力能力。

四、外部防護

增加緩沖結構

使用支撐桿或支撐架：在電路板測試、安裝等過程中，合理使用支撐桿或支撐架，避免電路板受力彎曲，從而減少對MLCC的機械應力。

添加緩沖墊片：在電容與電路板或其他元件之間添加緩沖墊片，分散應力，保護電容。

定期維護與檢查

檢查電路板穩固性：定期對電路板進行檢查，確保各個部件的穩固性和良好狀態，及時發現并處理可能導致MLCC承受機械應力的問題。

監測電容狀態：通過在線監測系統或定期檢測，實時掌握MLCC的工作狀態，一旦發現異常及時采取措施。
