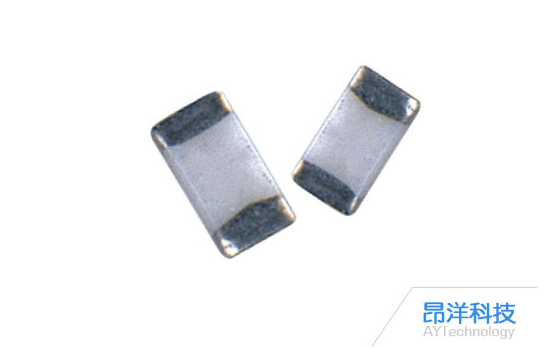

貼片瓷片電容作為電子電路中的核心元件，其耐壓值直接影響電路的可靠性與安全性。本文將從耐壓值定義、分類標準、標識方法及實際應用場景展開分析，為工程師提供選型參考。

一、耐壓值定義與分類標準

耐壓值(Withstanding Voltage)指電容在特定條件下可承受的最大直流或交流電壓，超過該值可能導致介質擊穿或絕緣層損壞。根據介質類型與制造工藝，貼片瓷片電容可分為兩大類：

普通瓷片電容

以單層結構為主，耐壓范圍集中在50V至600V，常見于消費電子、電源濾波等低壓場景。例如，風華高科CT1系列0.1μF電容額定電壓為50V，耐壓值可達75V，適用于手機充電器等低電壓環境。

高壓瓷片電容

采用多層結構或特殊介質，耐壓值可達數千伏，廣泛應用于高壓電源、工業設備及新能源領域。例如，部分型號耐壓值超過4000V，可滿足220V交變電源輸入端的抗高頻干擾需求。

二、耐壓值標識方法與參數關聯

直接標注法

多數廠商會在電容表面直接印制耐壓值，如“25V”“50V”等。部分產品采用“數字+字母”組合編碼，例如：

1J：代表6.3×10=63V

2F：代表3.15×100=315V

3A：代表1.0×1000=1000V

容值與耐壓的關聯性

耐壓值與電容容量存在反向關聯趨勢：

小容量電容（＜0.1μF）：耐壓值通常為50V

中等容量電容（0.47μF至1μF）：耐壓值多為25V或16V

大容量電容（＞1μF）：耐壓值常見為10V或16V

特殊編碼規則

高壓瓷片電容可能采用“XXKV”標注，例如“3KV”表示耐壓3000V。部分廠商通過規格書明確耐壓測試條件，如“施加額定電壓的200%持續5秒，最大電流不超過50mA”。

三、耐壓值測試與行業規范

測試方法差異

不同介質類型的電容耐壓測試標準不同：

Ⅰ類電容（如C0G）：耐壓值為額定電壓的300%

Ⅱ類電容（如X7R）：耐壓值為額定電壓的250%

行業規范對比

中低壓場景（＜100V）：耐壓值通常為額定電壓的2倍

高壓場景（≥100V）：耐壓值與額定電壓的比例隨電壓等級升高而降低，例如：

100V≤Vr<500V：施加200%額定電壓

500V≤Vr≤1000V：施加150%額定電壓

四、應用場景與選型建議

消費電子領域

手機、平板電腦等設備中，0603封裝電容耐壓值多為50V或25V，需關注容值與耐壓的平衡。例如，0.1μF電容若需耐壓50V，可選擇風華高科CS1系列。

工業電源設計

高壓電源模塊需選用耐壓值≥1000V的瓷片電容，并考慮溫度系數(如Y5P、Y5V)對性能的影響。例如，在-30℃至85℃環境下，Y5P電容的容量變化率僅為±10%。

汽車電子應用

車規級電容需滿足AEC-Q200標準，耐壓值需覆蓋電池電壓波動范圍。例如，12V系統需選用耐壓≥25V的電容，而48V系統則需耐壓≥100V。

貼片瓷片電容的耐壓值選型需綜合考慮電路電壓、環境溫度、介質類型及封裝尺寸。通過理解耐壓值與額定電壓的關聯性，掌握行業測試標準，并結合具體應用場景進行驗證，可有效避免電容失效風險，提升電路可靠性。
