太誘薄膜電感在高頻下出現寄生電容問題，主要是由其物理結構和工作原理導致，這些寄生電容在高頻時等效值增大，會對電路性能產生顯著干擾，可通過以下方法解決：

優化電感器設計

優化線圈繞制方式：通過減少線圈層數、增大線圈間距等方法，可以有效降低寄生電容。例如，采用分段繞組、交錯繞組等方式，能夠減少線圈之間的互容，從而降低寄生電容。

選擇合適的磁芯材料和形狀：采用高電阻率、低介電常數的材料作為電感器的磁芯和繞組，可以降低寄生電容。不同的磁芯材料具有不同的介電特性，選擇合適的材料有助于減少寄生電容的產生。

選用合適的材料和結構

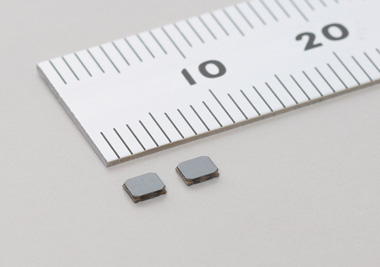

采用高性能電感器：市面上有一些專門設計的低寄生電容電感器可供選擇，這些電感器通常采用特殊的材料和結構設計，如薄膜電感采用薄膜沉積技術和精密光刻工藝制造，其線圈間距極小，有效降低了寄生電容，在高頻(GHz范圍)下具有高自諧振頻率和高品質因數(Q值)。

優化電感器結構：除了上述提到的繞組方式優化外，還可以從整體結構上進行改進。例如，采用屏蔽式結構，將電感器內部線圈與外部電路進行隔離，減少外部電磁場對電感器的影響，同時也能降低電感器產生的電磁場對其他電路的干擾，從而間接減少寄生電容的影響。

采用屏蔽技術

避免電磁耦合：避免將電感器放置在高頻信號線附近，以減少電磁耦合。高頻信號線產生的電磁場可能會在電感器上感應出電荷，形成寄生電容。因此，在電路布局時，應合理規劃電感器和信號線的位置，保持一定的距離。

優化走線方式：盡量減少線路長度和彎折，以降低線路間的寄生電容。長距離的走線和過多的彎折會增加線路之間的互容，從而增大寄生電容。在PCB設計中，可以采用直線走線、45度角走線等方式，減少線路的彎折。
