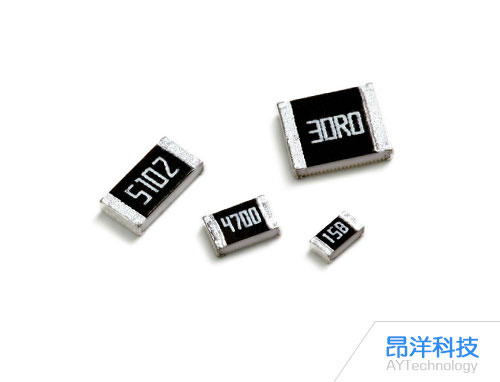

國巨電阻的封裝尺寸與SMT(表面貼裝技術)良率之間存在顯著關聯，其核心邏輯在于封裝尺寸越小，對SMT工藝的精度要求越高，但良率受自動化設備精度、PCB設計、焊接工藝等多重因素共同影響。以下是具體分析：

一、封裝尺寸對SMT良率的直接影響

1、小尺寸封裝（如0201、0402）

優勢：節省PCB空間，適合高密度布局，降低材料成本。

挑戰：

貼裝精度：0201封裝(0.6mm×0.3mm)需設備精度達±0.03mm，若設備老化或校準偏差，易導致偏移、立碑(Tombstoning)等問題。

焊接可靠性：焊盤面積小，焊接時易因助焊劑分布不均、回流焊溫度曲線不當導致虛焊或橋接。

檢測難度：AOI(自動光學檢測)對小尺寸元件的缺陷識別率可能下降，增加人工復檢成本。

良率影響：若工藝控制嚴格(如使用高精度貼片機、優化焊接參數)，良率可維持在較高水平;但若設備或工藝存在短板，良率可能顯著下降。

2、中等尺寸封裝（如0603、0805）

平衡點：0603封裝(1.6mm×0.8mm)是SMT工藝的“甜點”，兼顧空間利用率與工藝成熟度。

良率表現：因尺寸適中，貼裝、焊接、檢測等環節的容錯率較高，良率通常穩定在99%以上(行業平均水平)。

3、大尺寸封裝（如1206、2512）

優勢：功率容量高(如2512封裝額定功率達1W)，散熱性能好，適合大功率場景。

挑戰：

貼裝效率：大尺寸元件需更長的貼裝時間，可能降低整體生產節拍。

焊接應力：大尺寸元件在回流焊中易因熱膨脹系數差異導致PCB翹曲，引發元件開裂或焊點疲勞。

良率影響：若PCB設計合理(如增加支撐點、優化布局)，良率可保持穩定;但若設計不當，良率可能受焊接應力影響而波動。

二、提升SMT良率的關鍵因素

1、設備精度

高精度貼片機(如西門子HS60系列)可將0201封裝的貼裝精度控制在±0.02mm以內，顯著降低偏移風險。

回流焊爐需具備多溫區精準控溫能力(如±1℃)，避免溫度波動導致焊接缺陷。

2、PCB設計優化

焊盤設計：小尺寸封裝需縮小焊盤間距(如0201封裝焊盤間距建議為0.3mm)，但需避免過小導致助焊劑殘留。

布局規劃：將大尺寸功率電阻遠離熱敏感元件(如IC)，減少熱應力影響;高密度區域采用“交錯排列”布局，降低貼裝干擾。

3、工藝參數控制

回流焊溫度曲線：小尺寸封裝需采用“快速升溫-短時間峰值”曲線(如220℃峰值維持10秒)，減少熱沖擊;大尺寸封裝則需延長保溫時間(如220℃維持20秒)，確保焊料充分熔融。

助焊劑選擇：小尺寸封裝推薦使用低殘留助焊劑(如免清洗型)，避免橋接;大尺寸功率電阻需使用高活性助焊劑，增強焊接強度。

4、檢測與返修

AOI檢測：采用高分辨率相機(如5μm像素)和智能算法，提升小尺寸元件的缺陷識別率(如立碑、偏移檢測準確率>99%)。

X-Ray檢測：對大尺寸功率電阻進行焊點內部檢測，避免虛焊或裂紋。

三、國巨電阻的封裝尺寸與良率實踐案例

0402封裝：某消費電子廠商采用國巨0402封裝電阻，通過優化PCB焊盤設計(焊盤間距0.4mm)和回流焊曲線(峰值225℃維持8秒)，良率從98.2%提升至99.5%。

1210封裝：某工業控制廠商使用國巨1210封裝功率電阻，在PCB上增加支撐點并采用分段式回流焊(預熱區→保溫區→回流區→冷卻區)，良率穩定在99.8%，未出現焊接應力導致的失效案例。

根據應用場景需求選擇封裝尺寸，優先驗證SMT工藝參數(如貼裝精度、回流焊曲線)，并通過DOE(實驗設計)優化設計規則(如焊盤間距、布局密度)，以實現良率最大化。
