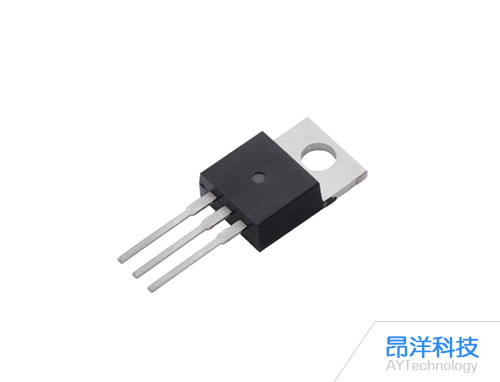

MOS管芯片的結構制造是一個多步驟、高精度的半導體加工過程，主要涉及以下核心方法和技術：

一、襯底準備

材料選擇：選擇高純度的單晶硅作為基礎材料，這是制造MOS管芯片的基礎。

預處理：通過機械拋光和化學清洗去除硅襯底表面的雜質，確保表面平整度和清潔度。隨后進行退火處理，以消除內部應力和缺陷，增強表面穩定性。

氧化層形成：在硅襯底上生長一層初始的二氧化硅(SiO?)氧化層，這層氧化層不僅增強了表面的穩定性，還作為后續工藝中的絕緣層。氧化層的形成可以通過熱氧化(在高溫爐中通入氧氣和水蒸氣)或化學氣相沉積(CVD)等方法實現。

二、柵極制作

多晶硅沉積：在氧化層上沉積一層多晶硅，這層多晶硅將作為柵極材料。沉積方法可以是化學氣相沉積(CVD)或物理氣相沉積(PVD)。

光刻與刻蝕：通過光刻工藝在多晶硅層上定義出柵極的圖案。這包括涂覆光刻膠、曝光掩膜圖案、顯影以及刻蝕等步驟。刻蝕后，保留柵極區域的多晶硅，去除多余部分，形成精確的柵極結構。

三、源漏區摻雜

離子注入：通過光刻工藝定義出源漏區的窗口，然后注入磷(N型)或硼(P型)離子，以形成源漏極。離子注入的劑量和能量需要精確控制，以確保摻雜濃度和深度的準確性。

低摻雜濃度區域（LDD區）形成：在源漏區邊緣形成低摻雜濃度區域，這有助于改善MOS管的電學性能，如減少熱載流子效應等。

高溫退火：對注入離子后的硅片進行高溫退火處理，以激活摻雜劑并修復晶格損傷。退火溫度和時間需要精確控制，以確保摻雜劑的有效激活和晶格結構的恢復。

高摻雜濃度區域形成：在源漏區邊緣進行二次離子注入，形成高摻雜濃度區域(如N+或P+)，這有助于降低接觸電阻，提高MOS管的導電性能。

四、金屬化與互連

絕緣薄膜生長：在硅片上生長一層絕緣薄膜，以隔離不同的導電層。這層絕緣薄膜可以是二氧化硅、氮化硅等材料。

接觸孔刻蝕：通過光刻和刻蝕工藝在絕緣薄膜上刻蝕出源極、柵極和漏極的接觸孔。這些接觸孔將用于后續的金屬沉積和互連。

金屬沉積：在刻蝕出的接觸孔中進行金屬沉積，形成源極、柵極和漏極的導電金屬線。金屬沉積方法可以是蒸發、濺射或化學氣相沉積等。
